罗经转换器(GC-2000S)

罗经转换器(GC-2000S)

GC-2000S型罗经转换器:可将传统陀螺罗经的同步或步进模拟信号转换成数字信号,并实时显示艏向数据,同时提供多路标准信号供给雷达、自动舵、电子海图、AIS等设备使用。


显示:4位LED数码管显示艏向,显示精度0.1度,亮度可调

应用各种同步或步进罗经

传向比:360X、180X、90X、45X、36X

功耗:<5W

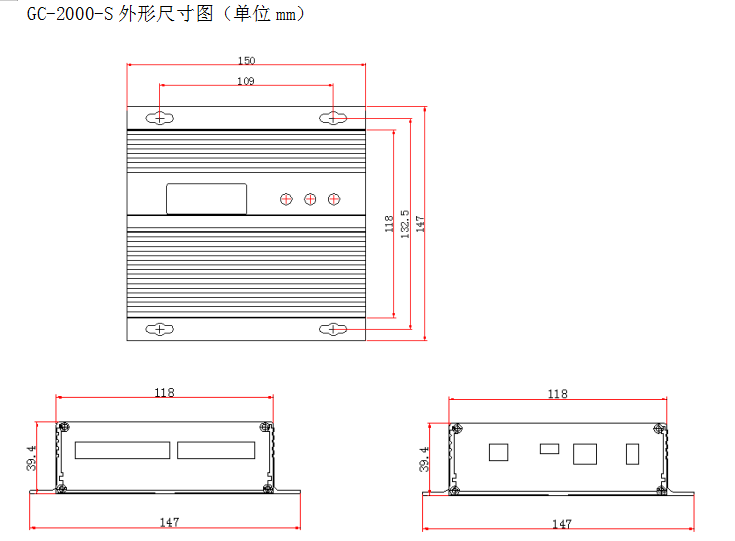

外形尺寸:165mm х 147mm х 45mm

工作温度:-10--- +70℃

储藏温度:-40----+85℃

重量:600g

输出精度:配360X同步和步进罗经时:0.167°

供电电源:接步进罗经时,电源取自步进信号

AC同步罗经时,电源由罗经激磁电压供给

可以不接外部电源,只要设置开关与罗经匹配就能正常工作

可探测艏向角速度范围:配360X同步和步进罗经时不小于10°/s


同步罗经:

激磁电压:AC 50~120V,50/60/400/Hz

相电压:AC20~110V

传向比:360X、180X、90X、45X、36X





步进罗经:

公共端极性:共正型/共负型

相电压:DC 24~110V

传向比:180X、90X


输出波特率: 4800-38400

数据位:8

校验:N

停止位:1

语句发送频率:1  0HZ,即每秒10次

语句格式为:$**HDT,xxx.xx,T*hh  (BAUD RATE,8,N,1)


RS422总线输出电流大于50mA可直接驱动至少4个标准IEC61162-2输入端口

RS232总线输出电流大于10mA可以驱动2个标准的RS232输入端口

AD-10输出:输出符合日本古野专用格式
