ECDIS

电子海图信息与信息系统(HC-2100)

电子海图信息与信息系统(HC-2100)

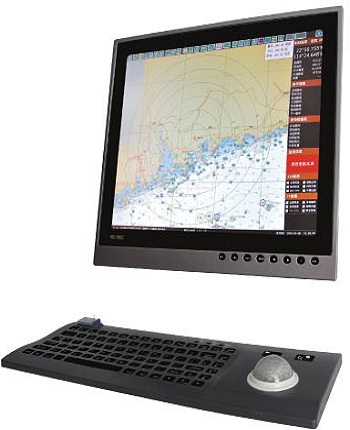

HC-2100型“电子海图信息与信息系统(ECDIS)”是根据中国船级社(CCS)《电子海图系统(ECS)功能、性能和测试要求(暂行)》规范研制的,以IHO S-57数字海图信息为背景的A类ECDIS产品,该产品经过环球航行的考验。


ECDIS软件满足以下国际标准:

  • IHO S57

  • IHO S52

  • IHO S63

  • IEC 61174

  • IEC 60945

  • IMO A.694(17)

  • IMO MSC.191(79)


1. 采用嵌入式操作系统的工控计算机作为硬件,连接工业级液晶显示器、不锈钢标准键盘和摸球,以及多种信息传感器,构成一套满足《电子海图系统(ECS)功能、性能和测试要求(暂行)》标准的高端ECDIS系统。

2. 能使用通过IHO S-63认证的IHO S-57标准数字海图,按照IHO S-52标准,自动转换成系统数字海图(SENC)。

3. 灵活实现电子海图信息的放大(包括开窗放大)、缩小、拖动、中心移动、分层控制、指定比例尺、鹰眼的快速选择等海图调度功能。

4. 采用树状结构和不同优先级策略显示各种查询到的海图信息,航行安全保障信息等。

5. 多种方式的航行计划设计、管理与调整

6. 满足IEC62288标准的多模式航行监控方法,分别实现自由导航、计划导航、应急导航功能。

7. 提供多种运动模式(稳定、运动)和多种漫游模式(北向上、艏向上、航向向上)的支持。

8. 按照IEC61174标准绘制本船及其航迹,并提供24小时连续航迹和720小时的间隔航迹记录和可控航迹回放。

9. 能与船载自动舵连接,采用多种方式显示自动舵的各种状态参数,包括:艏向、舵角、给定舵角、舵角角速度等。

10. 按照IEC61174标准显示海员设置范围内的AIS目标、数字雷达目标.

11. 采用文字、颜色、声音等多种方式提供偏航、到达、锚泊、接近危险物、接近限制区界线、AIS(CPA/TCPA)和雷达(CPA/TCPA)等17种报警或警告.

12. 五种显示背景选择(明亮白昼、正常白昼、阴暗白昼、晨昏、夜晚)。

13. 各种设置(系统设置、本船设置、海图装载等)操作简便。


一、支持S57矢量海图、栅格海图

二、支持雷达图像叠加

三、支持3D模式

四、支持GPS、AIS、罗经、自动舵、测深仪等NMEA设备接入

五、航路监控

六、海图标绘

七、航线设计

八、安全预警
